ISGB型便拆立式管道離心泵

概述

便拆立式管道泵、ISGB型便拆立式管道離心泵是在ISG型泵的基礎上開發成功的一種產品。 便拆式管道泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；采用水力模型的葉輪，消除了原立式泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式泵加長軸電機配套更換難的問題；同時100％的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。

便拆管道泵運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等優點。是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的理想產品之一。

ISGB型便拆立式管道離心泵工作條件:

泵系統工作壓力為高達1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa(泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。
輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。
環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。

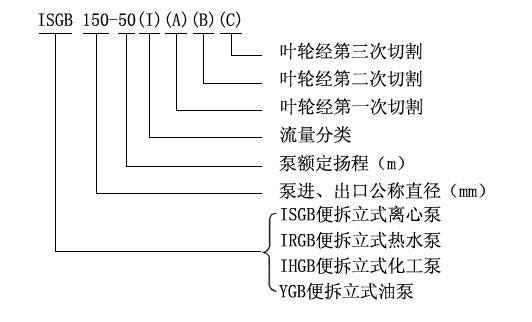

型號意義

產品優勢

1.立式結構，安裝調試方便，電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力。
2.配用標準通用電機，運行平穩、ISGB型便拆立式管道離心泵噪音極低。
3.軸承采用精密軸承，精度高、可靠性好、壽命長。
4.葉輪采用90年代可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。
5.電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。
6.可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性好。
7.機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
8.便拆式管道泵泵蓋結構設計，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。
