2CY型齒輪潤滑油泵

2CY系列齒輪潤滑油泵 主要用于各種機械設備中的潤滑系統中輸送潤滑油,適用于輸送粘度在10。E(75C.S.t)以下,溫度在300℃以下的具有潤滑性的油料。不銹鋼齒輪泵,可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體,如汽油、苯等。

電話咨詢
  • 產品介紹
  • 性能參數
  • 適用范圍
  • 安裝尺寸圖
  • 文檔下載

產品概述

2CY系列齒輪潤滑油泵 主要用于各種機械設備中的潤滑系統中輸送潤滑油,適用于輸送粘度在10。E(75C.S.t)以下,溫度在300℃以下的具有潤滑性的油料。不銹鋼齒輪泵,可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體,如汽油、苯等。本系列泵除配置普通電機外,還可根據用戶需要配置同規格的防爆電機。

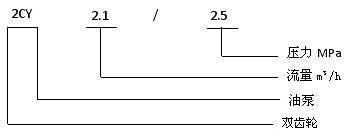

型號意義

2CY系列齒輪潤滑油泵

2CY系列齒輪潤滑油泵

2CY系列齒輪潤滑油泵
  1. 工作原理
    1. 嚙合的齒輪在泵體內旋轉時,輪齒不斷進入和退出跟嚙合。在吸入室,輪齒逐漸退出嚙合狀態,這樣吸入室的容積逐漸增大,壓力降低,液體在液面壓力的作用下進入吸入室,隨齒輪齒間進入排出室。在排出室,輪齒又逐漸進入嚙合狀態,齒輪的齒間逐漸被一齒輪的輪齒占據,排出室的容積減少,排出室內液體壓力升高,于是液體從泵的排出口被排出泵外,齒輪邊續旋轉,上述過程不斷進行,形成連續的輸油過程。
    2. 其原理圖見圖一。(在電機后端看,箭頭所示為泵的出口)
  2. 泵的結構
    1. 泵主要由泵體、齒輪、軸、軸承、前蓋后蓋、密封部件、聯軸器等部件組成。
    2. 軸端密封有二種形式:填料密封、機械密封。用戶可根據具體的使用條件選用合造的密封結構。
    3. 泵有良好的自吸性、泵內運動部件利用輸送的液體實現潤滑,工作時無需加引液和潤滑劑。

安裝說明 1.泵安裝有應檢查泵和電機在運輸過程中是否受到損壞,如電機是否受潮,泵的進出口防塵蓋是否損壞而使污物進入泵腔內等。 2.泵在搬運過程中,應選擇合適起吊位置,減少泵的變形。 3.泵的底座應固定在牢固的基礎上,以免產生振動影響泵的正常工作。 4.齒輪油泵的進出口管路應清理干凈不得存有硬顆粒等雜物。 5.進汕管路應盡量短,并減少彎路。必要時在進油口安裝金屬過濾網,過濾網的有效面積不應小于管道過流面積的三倍。 6.安裝時,不得用泵來承擔管路的重量。 7.用手轉動聯軸器,泵就轉動靈活,不得有過緊或輕重不均現象,如有應立即排除。 2CY系列齒輪潤滑油泵 2CY系列齒輪潤滑油泵

型號 L L1 L2 L3 L4 H H1 H2 H3 H4 B B1 B2 B3 B4 G D N×Φ
2CY-1.08/2.5 582 486 339 47.5 55 290 190 145 125.5 58 293 257 190 180 95 G¾" Φ36 4×Φ18
2CY-2.1/2.5 586 493 344 49 56 302 210 157 131 45 293 257 206 180 110 G1" Φ50 4×Φ18
2CY-3/2.5 605 499 349 49 56 310 210 157 131 45 333 297 206 190 110 G1" Φ50 4×Φ18
2CY-4.2/2.5 720 585 420 54 65 373 255 190 157.5 50 368 332 242 210 140 G1¼" Φ70 4×Φ18
2CY-7.5/2.5 780 637 448 60 75 378 260 195 162.5 55 368 332 242 210 140 G1½" Φ70 4×Φ18
2CY-12/2.5 1020 862 616 78 103 468 321 243 201 65 416 380 272 255 210 G2" Φ95 4×Φ18
