FSB型氟塑料合金離心泵

FSB(D)系列氟塑料合金離心泵,可在-80—150度溫度的條件下,長期輸送任意濃度的各種酸、堿、鹽、強氧化劑等多種腐蝕性介質,其殼體及過流部分全部用F46氟合金制成,它集多種氟塑料之優點,具有良好的耐腐蝕性,并具有機械強度高,不老化,無毒素分解優點。該產品機械強度高,設計合理,結構緊湊,性能可靠,使用維修方便,流道光滑效率高,節約能源。

電話咨詢
  • 產品介紹
  • 性能參數
  • 適用范圍
  • 安裝尺寸圖
  • 文檔下載

產品概述

FSB型氟塑料合金離心泵,泵體采用金屬外殼內襯聚全氟乙丙烯(F46), 泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用外裝式波紋管機械密封,靜環選用99%氧化鋁陶瓷或氮化硅,動環采用四氟填充材料,耐腐耐磨,適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高,節約能源等優點,解決了冒、滴、漏,廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。

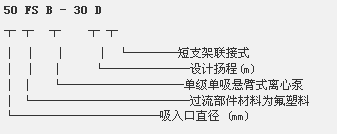

型號意義

技術參數

流量:3.6~100m3/h;
揚程:15~55m;
轉速:2900r/min;
功率:1.5~18.5KW;
進口直徑:25~100mm;
適用溫度:-20℃~120℃。

本數據僅供參考。 FSB系列氟塑料合金離心泵性能參數:

型號 流量(m3/h) 揚程 (m) 口徑 功率 轉速 (r/min) 汽蝕余量 (m) 效率 (%)
進口 出口 軸功率 電機功率
40FSB-20 10 20 ф40 ф32 1.4 3.0 2900 3.0 45
40FSB-30 10 30 ф40 ф32 1.6 3.0 2900 3.0 42
50FSB-25 12.5 25 ф50 ф32 1.8 3.0 2900 3.0 55
50FSB-30 13 30 ф50 ф32 1.9 3.0 2900 3.0 46
65FSB-32 25 32 ф65 ф50 4.7 5.5 2900 3.0 65
80FSB-20 50 20 ф80 ф65 4.6 5.5 2900 3.0 45
80FSB-30 50 30 ф80 ф65 6.9 7.5 2900 3.5 68
80FSB-40 45 40 ф80 ф50 10 11.0 2900 3.5 48
80FSB-50 50 50 ф80 ф50 12 15.0 2900 3.5 57
80FSB-55 50 55 ф80 ф50 13.5 18.5 2900 4.0 50
100FSB-32 100 32 ф100 ф80 12 15.0 2900 3.5 70

FSB-D系列氟塑料合金離心泵性能參數:

型號 流量(m3/h) 揚程 (m) 口徑 功率 轉速 (r/min) 汽蝕余量 (m) 效率 (%)
進口 出口 軸功率 電機功率
40FSB-15(d) 5 15 ф40 ф32 0.4 3.0 2900 3.0 40
40FSB-20(d) 10 20 ф40 ф32 1.2 3.0 2900 3.0 42
40FSB-30(d) 10 30 ф40 ф32 1.2 3.0 2900 3.0 52
50FSB-20(d) 12.5 20 ф50 ф32 1.5 3.0 2900 3.5 55
50FSB-25(d) 12.5 25 ф50 ф32 1.8 3.0 2900 3.5 55
50FSB-30(d) 15 30 ф50 ф32 1.9 3.0 2900 3.5 54
65FSB-32(d) 25 32 ф65 ф50 3.6 5.5 2900 3.5 65
80FSB-30(d) 50 30 ф80 ф65 6.8 7.5 2900 3.5 68

適用范圍

適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高,節約能源等優點。解決了跑、冒、滴、漏,廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。

  • 泵體:左右兩邊連接部分內埋鋼質法蘭囫各一只楱壓塑料合金制成。
  • 后蓋右邊一側內埋一只不銹鋼板(1Cr18Ni9Ti)模壓塑料合金而成。
  • 葉輪:采用接軸連接方法.金厲軸力優質鋼糟加工后外包塑料合金模壓而成.使葉輪與金厲接軸牢固地結為一體.保證軸根與葉輪后部承受隨旋轉時的扭矩力.這樣介質浸濕部分為塑料合金。
  • 機械密封:采用WB2型、ST型不用冷卻水可調式端面密封技木.由碳化硅、高純度氯化鋁陶瓷.墳充四氟.石墨等材料制成.

FSB系列氟塑料合金離心泵

序號 名稱 序號 名稱
1 泵體 8 油蓋
2 葉輪 9 油鏡
3 后蓋 10 軸承
4 壓蓋 11 軸承壓蓋
5 密封件 12 聯軸器
6 支架 13 吊緊螺栓
7 泵軸
