ZCQ型自吸磁力泵

ZCQ型自吸磁力傳動離心泵(簡稱自吸磁力泵)是將永磁聯軸器的工作原理應用于離心泵的產品,設計合理,工藝良好,具有全密封,無泄漏,耐腐蝕的特點.磁力泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便.

電話咨詢
  • 產品介紹
  • 性能參數
  • 適用范圍
  • 安裝尺寸圖
  • 文檔下載

產品概述

ZCQ型自吸磁力傳動離心泵(簡稱自吸磁力泵)是將永磁聯軸器的工作原理應用于離心泵的產品,設計合理,工藝良好,具有全密封,無泄漏,耐腐蝕的特點.磁力泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便.

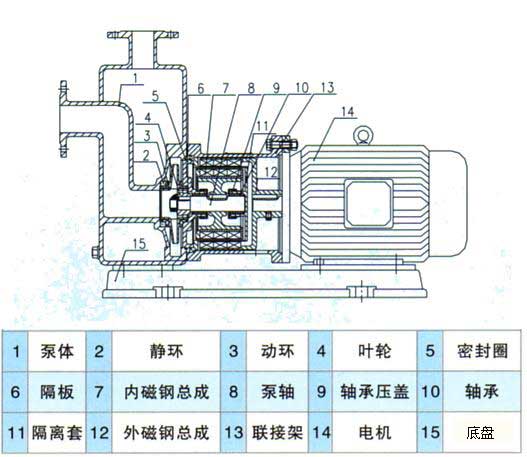

工作原理

本泵采用外混式軸向水泵結構,泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后,在離心力的作用下,吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物,混合物經蝸殼進入氣液分離室,隨著速度減慢,導致氣水分離,空氣由泵出液口排出,液經回水孔返回泵內,經過多次循環,進液管道中的空氣被排凈,使泵內形成一定的真空度,達到自吸作用。

技術參數

流量:3-50m3/h
揚程:12-50m
電機功率:0.37-15kW
使用溫度:≤80℃(根據用戶需求可定制達到≤200℃)
材質:1Cr18Ni9Ti (可定制304.316.316L材質)

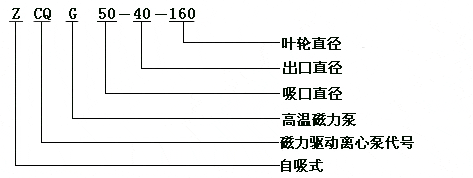

型號意義

型 號 口徑 揚程
m
流量
L/min
電機功率
KW
轉速
r/min
電壓
V
自吸性能
m/3分
進口
mm
出口
mm
ZCQ25-20-115 25 20 15 110 1.1 2900 380 4
ZCQ32-25-115 32 25 15 110 1.1 2900 380 4
ZCQ32-25-145 32 25 25 110 1.1 2900 380 4
ZCQ40-32-132 40 32 20 180 2.2 2900 380 4
ZCQ40-32-160 40 32 32 180 4 2900 380 4
ZCQ50-40-145 50 40 25 240 4 2900 380 4
ZCQ50-40-160 50 40 32 220 4 2900 380 4
ZCQ65-50-145 65 50 25 280 5.5 2900 380 4
ZCQ65-50-160 65 50 32 450 7.5 2900 380 4
ZCQ80-65-125 80 65 20 800 7.5 2900 380 4
ZCQ80-65-160 80 65 32 800 15 2900 380 4
ZCQ100-80-160 100 80 32 1500 22 2900 380 4
注:泵體材質不銹鋼(1Cr18Ni9Ti)

可廣泛應用于化工,制藥,石油,電鍍,食品,電影照相洗印,科研機構,國防工業等單位抽送酸,堿液,油類,稀有貴重液,鍍液,揮發性液體,以及循環水設備配套.特別是易燃,易爆,揮發性液體的抽送,選用此泵則更為理想.

1.開箱后檢查泵銘牌,校對ZCQ型自吸式磁力驅動泵主要參數是否與使用要求相符。
2.自吸泵應水平安裝,泵體不得承受管路重量。
3.泵與管路應保持良好的密封。 ZCQ型自吸式磁力泵(安裝尺寸) 本數據僅供參考。
