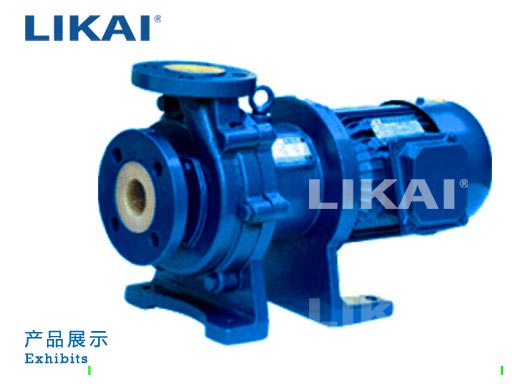

CQB-F型襯氟磁力泵采用磁力耦合傳動，不存在動密封點，因此解決了一般軸傳動式離心泵軸封處跑、冒、滴、漏的現象。其過流部件采用氟塑料工業陶瓷制成，具有良好的耐腐性及密封性，不老化、無毒素分解等優點。傳動功率3kW以下或小于DN50mm的為全氟塑料磁力驅動泵。
CQB-F型氟塑料磁力驅動泵防漏設計取消了軸封，利用磁力偶合間接驅動，消除了滴漏的煩惱，不污染使用場地。 由于泵的過流部分選用“氟塑料合金”制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質。
| 型 號 | 口徑 | 流量 (m3/h) | 揚程 (m) | 電機功率 (kW) | 電 壓 (V) | 材 質 | |
|---|---|---|---|---|---|---|---|
| 進口 | 出口 | ||||||
| CQB15-10-85F | 15 | 15 | 1.8 | 8 | 0.12 | 220/380 | 氟 塑 料 |
| CQB20-15-105F | 25 | 18 | 3 | 12 | 0.37 | 220/380 | |
| CQB32-25-125F | 32 | 25 | 3.2 | 20 | 0.75 | 380 | |
| CQB32-25-145F | 32 | 25 | 3.2 | 25 | 0.75 | 380 | |
| CQB40-32-115F | 40 | 32 | 6.3 | 15 | 0.75 | 380 | |
| CQB40-32-145F | 40 | 32 | 6.3 | 25 | 1.5 | 380 | |
| CQB40-32-160F | 40 | 32 | 6.3 | 32 | 2.2 | 380 | |
| CQB50-40-125F | 50 | 40 | 12.5 | 20 | 2.2 | 380 | |
| CQB50-40-160F | 50 | 40 | 12.5 | 32 | 3 | 380 | |
| CQB65-50-125F | 65 | 50 | 25 | 20 | 3 | 380 | |
| CQB65-50-160F | 65 | 50 | 25 | 32 | 5.5 | 380 | |
| CQB80-65-125F | 80 | 65 | 50 | 20 | 7.5 | 380 | |
| CQB80-65-160F | 80 | 65 | 50 | 32 | 11 | 380 | |
| CQB100-80-125F | 100 | 80 | 100 | 20 | 11 | 380 | |
| CQB100-80-160F | 100 | 80 | 100 | 32 | 18.5 | 380 | |
| 注:表中CQB32-25-125F####CQB100-80-160F都可配防爆電機 | |||||||
本磁力泵廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。 使用溫度：-20℃至100℃。
CQB-F型氟塑料磁力驅動泵（結構圖）
