CQB-G型高溫磁力泵采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列泵適用于輸送高溫介質，溫度≤300℃。
CQB-G高溫磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏。

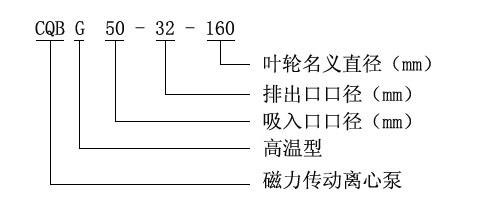

| 型 號 | 流量 Q m3 /h | 揚程 H m | 汽蝕余量 NPSH m | 轉速 n r/min | 軸功率 Pa Kw | 效率 η % | 配帶電動機功率Kw | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 介質密度g/cm3 | ||||||||||||||||||||||||
| ≤1 | ≤1.3 | ≤1.84 | ||||||||||||||||||||||
| CQB-G 32-20-125 | 1.9 3.2 3.8 | 22 20 18.5 | 2900 | 0.49 0.58 0.62 | 23 30 31 |
|
|
|
||||||||||||||||
| CQB-G 32-20-160 | 1.9 3.2 3.8 | 34 32 29 | 2900 | 0.84 0.99 1.03 | 21 28 29 |
|
|
|
||||||||||||||||
| CQB-G 40-20-105 | 3.8 6.3 7.5 | 13 12.5 11 | 2900 | 0.42 0.55 0.56 | 32 29 40 |
|
|
|
||||||||||||||||
| CQB-G 40-25-125 | 3.8 6.3 7.5 | 22 20 18.5 | 2900 | 0.81 0.98 1.05 | 28 35 36 |
|
|
|
||||||||||||||||
| CQB-G 40-25-160 | 3.8 6.3 7.5 | 34 32 29 | 2900 | 1.41 1.72 1.79 | 25 32 33 |
|
|
|
||||||||||||||||
| CQB-G 40-25-200 | 3.8 6.3 7.5 | 52.5 50 48 | 2900 | 3.02 3.43 3.77 | 18 25 26 |
|
|
|
||||||||||||||||
| CQB-G 50-40-85 | 7.5 12.5 15 | 9 8 7.5 | 3.5 3.5 4.0 | 2900 | 0.46 0.56 0.61 | 40 49 50 |
|
|
|
|||||||||||||||
| CQB-G 50-32-105 | 7.5 12.5 15 | 13 12.5 11 | 3.5 3.5 4.0 | 2900 | 0.760 0.91 0.94 | 35 47 48 |
|
|
|
|||||||||||||||
| CQB-G 50-32-125 | 7.5 12.5 15 | 22 20 18.5 | 3.5 3.5 4.0 | 2900 | 1.49 1.62 1.63 | 30 42 43 |
|
|
|
|||||||||||||||
| CQB-G 50-32-160 | 7.5 12.5 15 | 34 32 29 | 3.5 3.5 4.0 | 2900 | 2.48 2.79 2.96 | 28 39 40 |
|
|
|
|||||||||||||||
| CQB-G 50-32-200 | 7.5 12.5 15 | 52.5 50 48 | 3.5 3.5 4.0 | 2900 | 5.10 5.49 6.13 | 21 31 32 |
|
|
|
|||||||||||||||
| CQB-G 50-32-250 | 7.5 12.5 15 | 82 80 78.5 | 3.5 3.5 4.0 | 2900 | 9.57 10.89 13.32 | 17.5 25 26 |
|
|
|
|||||||||||||||
| CQB-G 65-50-125 | 15 25 30 | 22 20 18.5 | 3.5 3.5 4.0 | 2900 | 2.25 2.67 2.91 | 40 51 52 |
|
|
|
|||||||||||||||
| CQB-G 65-50-160 | 15 25 30 | 34 32 29.5 | 3.5 3.5 4.0 | 2900 | 4.34 5.07 5.48 | 32 43 44 |
|
|
|
|||||||||||||||
| CQB-G 65-40-200 | 15 25 30 | 53 50 47 | 3.5 3.5 4.0 | 2900 | 8.66 9.20 10.1 | 25 37 38 |
|
|
|
|||||||||||||||
| CQB-G 65-40-250 | 15 25 30 | 82 80 78.5 | 3.5 3.5 4.0 | 2900 | 13.4 14.72 16.88 | 25 37 38 |
|
|
|
|||||||||||||||
| CQB-G 80-65-125 | 30 50 60 | 22.5 20 18 | 4.0 4.0 4.5 | 2900 | 4.48 5.24 5.55 | 41 52 53 |
|
|
|
|||||||||||||||
| CQB-G 80-65-160 | 30 50 60 | 34 32 29 | 4.0 4.0 4.5 | 2900 | 7.72 9.08 9.67 | 36 48 49 |
|
|
|
|||||||||||||||
| CQB-G 80-50-200 | 30 50 60 | 53 50 47 | 4.0 4.0 4.5 | 2900 | 12.03 14.80 16.34 | 36 46 47 |
|
|
|
|||||||||||||||
| CQB-G 80-50-250 | 30 50 60 | 84 80 75 | 4.0 4.0 4.5 | 2900 | 19.06 23.08 26.07 | 36 46 47 |
|
|
|
|||||||||||||||
| CQB-G 100-80-125 | 60 100 120 | 23 20 16.5 | 4.0 4.0 4.5 | 2900 | 8.35 9.73 9.46 | 45 56 57 |
|
|
|
|||||||||||||||
| CQB-G 100-80-160 | 60 100 120 | 35 32 28 | 4.0 4.0 4.5 | 2900 | 12.43 15.85 16.34 | 46 55 56 |
|
|
|
|||||||||||||||
| CQB-G 100-65-200 | 60 100 120 | 54 50 47 | 4.0 4.0 4.5 | 2900 | 21.01 25.69 28.44 | 42 53 56 |
|
|
|
|||||||||||||||
| CQB-G 100-65-250 | 60 100 120 | 86 80 74.5 | 4.0 4.0 4.5 | 2900 | 37.98 45.39 49.69 | 37 48 49 |
|
|
|
|||||||||||||||
CQB-G系列磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa，工作壓力高達1.6MPa，溫度不超過280℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。
CQB-G系列高溫磁力驅動離心泵外形和安裝尺寸：
CQB-G系列高溫磁力驅動離心泵進出口法蘭尺寸：
